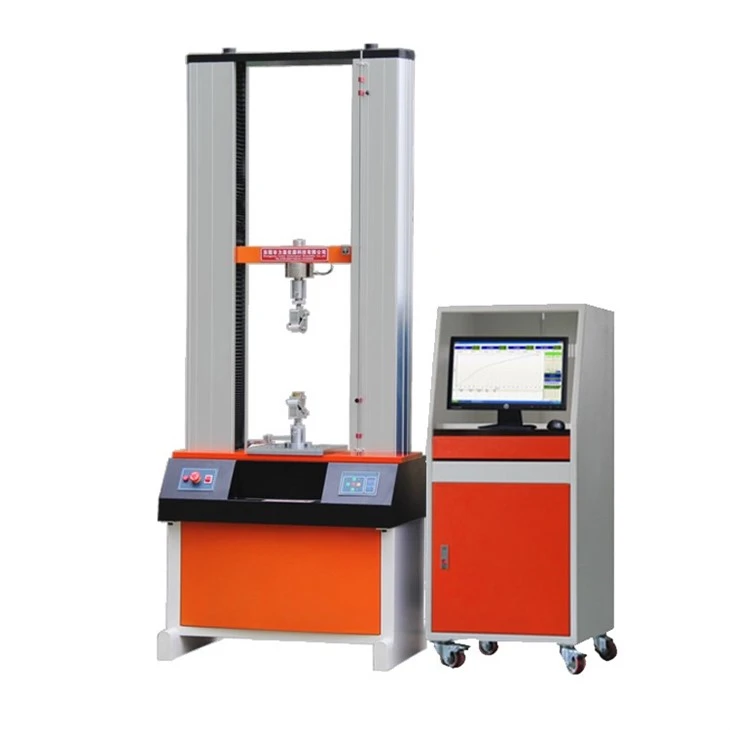

Μηχανή δοκιμής εφελκυσμού γενικής χρήσης Μηχανή δοκιμής εφελκυσμού βιομηχανικής αντοχής
Περιγραφή
Η Universal Testing Machine είναι μια μηχανή δοκιμής υλικού που ενσωματώνει εφελκυσμό, κάμψη, συμπίεση, διάτμηση, ακαμψία δακτυλίου και άλλες λειτουργίες. Χρησιμοποιείται κυρίως για τη δοκιμή των μηχανικών ιδιοτήτων μεταλλικών και μη μεταλλικών υλικών. Αποτελεί ιδανική επιλογή για βιομηχανικές και μεταλλευτικές επιχειρήσεις, μονάδες επιστημονικής έρευνας, κολέγια και πανεπιστήμια και μηχανολογικό εξοπλισμό Ιδανικών δοκιμών για τμήματα όπως σταθμοί επιτήρησης ποιότητας.
Μια μηχανή δοκιμών γενικής χρήσης είναι μια μηχανή μηχανικών δοκιμών που μπορεί να εκτελέσει μια ποικιλία διαφορετικών δοκιμών όπως τάση, συμπίεση, κάμψη και στρέψη. Τα πιο συνηθισμένα είναι ο τύπος ταλάντευσης μοχλού και ο τύπος υδραυλικής αιώρησης.
Εφαρμογή
Οι υπολογισμοί καθολικής μηχανής δοκιμών χρησιμοποιούνται ευρέως στον τομέα των μηχανών δοκιμών. Οι κύριοι τομείς εφαρμογής του περιλαμβάνουν: δοκιμές υλικών, μηχανικές δοκιμές, δοκιμές κατασκευής, γεωλογικές δοκιμές, αεροδιαστημικές δοκιμές κ.λπ.
Στον τομέα των δοκιμών υλικών, οι υπολογισμοί της καθολικής μηχανής δοκιμής μπορούν να χρησιμοποιηθούν για τη δοκιμή της αντοχής, της σκληρότητας, της σκληρότητας κ.λπ. των υλικών.
Στον τομέα των μηχανικών δοκιμών, οι υπολογισμοί των μηχανών δοκιμών γενικής χρήσης μπορούν να χρησιμοποιηθούν για τον έλεγχο της αντοχής σε κόπωση, της αντοχής στρέψης κ.λπ. των μηχανικών μερών.
Στον τομέα των δοκιμών κατασκευής, οι γενικές μηχανές δοκιμών μπορούν να χρησιμοποιηθούν για τη δοκιμή της αντοχής σε θλίψη, της αντοχής σε εφελκυσμό κ.λπ. των δομικών υλικών.
Στον τομέα των γεωλογικών δοκιμών, οι υπολογισμοί της καθολικής μηχανής δοκιμών μπορούν να χρησιμοποιηθούν για τη δοκιμή της σταθερότητας του εδάφους, της ικανότητας φόρτωσης κ.λπ.
Στον τομέα των αεροδιαστημικών δοκιμών, μπορούν να χρησιμοποιηθούν μηχανές δοκιμών γενικής χρήσης για τον έλεγχο των μηχανικών ιδιοτήτων των αεροδιαστημικών συσκευών.
2. Χαρακτηριστικά
Εύκολος χειρισμός: Η διεπαφή λειτουργίας του υπολογισμού της καθολικής μηχανής δοκιμών είναι απλή και κατανοητή. Οι χρήστες χρειάζονται μόνο απλές λειτουργίες για να ολοκληρώσουν τα βήματα της συλλογής, επεξεργασίας και ανάλυσης δεδομένων.
Γρήγορη ταχύτητα: Ο υπολογισμός της καθολικής μηχανής δοκιμών μπορεί να επεξεργαστεί αυτόματα τα δεδομένα δοκιμής, αυξάνοντας έτσι την ταχύτητα επεξεργασίας δεδομένων και μειώνοντας τον χρόνο δοκιμής.
Ακριβή δεδομένα: Ο υπολογισμός της καθολικής μηχανής δοκιμών μπορεί να φιλτράρει και να εξομαλύνει τα δεδομένα δοκιμών για να ληφθούν πιο ακριβή αποτελέσματα δοκιμών.
Υποστήριξη πολλαπλών λειτουργιών: Ο υπολογισμός καθολικής μηχανής δοκιμών μπορεί να υποστηρίξει μια ποικιλία μηχανημάτων δοκιμών, καθιστώντας το εύρος εφαρμογής του ευρύτερο.
Οπτικοποίηση δεδομένων: Οι υπολογισμοί της καθολικής μηχανής δοκιμών μπορούν να εμφανίσουν τα αποτελέσματα των δοκιμών μέσω διαγραμμάτων, επιτρέποντας στους χρήστες να κατανοήσουν τα δεδομένα και τα αποτελέσματα των δοκιμών πιο διαισθητικά.
Τεχνική παράμετρος:
|
Μοντέλο |
BT-300Β |
BT-600Β |
BT-1000Β |
|
|
|
Μέγιστη δύναμη δοκιμής (kN) |
300 |
600 |
1000 |
|
|
|
Επίπεδο ακρίβειας |
1 |
||||
|
Μέθοδος συλλογής |
Αισθητήρας φορτίου ακτίνων |
||||
|
Διαδρομή εμβόλου (mm) |
200 |
||||
|
Μέθοδος σύσφιξης |
Υδραυλικός |
||||
|
Μέθοδος ελέγχου δοκιμής |
Σερβο έλεγχος μικροϋπολογιστή |
||||
|
Χώρος δοκιμής συμπίεσης (mm) |
600 |
||||
|
Χώρος δοκιμής εφελκυσμού (mm) |
700 |
||||
|
Συνολική ισχύς (kW) |
1.5 |
||||
|
Πλάκα συμπίεσης (mm) |
Φ148 |
Φ198 |
Φ225 |
|
|
|
Εύρος σύσφιξης στρογγυλού δείγματος (mm) |
Φ10-30 |
Φ13-40 |
Φ13-40 |
|
|
|
Επίπεδο εύρος σύσφιξης δείγματος (mm) |
0-10 |
0-15 |
0-20 |
|
|
|
Καμπτικό άνοιγμα υποστηρίγματος (mm) |
50-300 |
||||
|
Διάμετρος καρδιάς/ραβδιού κάμψης (mm) |
50/50 |
||||
|
Αριθμός στηλών (βίδες) |
6 στήλη |
||||
|
Διαστάσεις κεντρικού πλαισίου (mm) |
810*560*1910 |
880*570*2050 |
940*640*2250 |
|
|
|
Βάρος ξενιστή (kg) |
≈1620 |
≈2000 |
≈2600 |
|
|
|
Μέγεθος ντουλαπιού ελέγχου (mm) |
1010*640*840 |
||||
|
Βάρος ντουλαπιού ελέγχου (kg) |
150 |
||||
|
Μοντέλο |
Δοκιμαστική μηχανή τεχνητής σανίδας |
|
μέγιστο φορτίο |
500N,1KN,2KN |
|
Ακριβής βαθμός |
1 βαθμός /0.5 βαθμός |
|
Αποτελεσματικό εύρος μέτρησης |
{{0}},2%~100%(1βαθμός)/0,4%~100%(βαθμός 0,5) |
|
Ακρίβεια μέτρησης |
η τιμή ±1%/ η τιμή±0.5% |
|
Ανάλυση δοκιμαστή |
Μέγιστο φορτίο 1/200000, σταθερή η ανάλυση |
|
Αισθητήρας φορτίου |
Βασική διαμόρφωση: αισθητήρας (μέγιστο φορτίο): ένα Εκτεταμένη διαμόρφωση: μπορεί να προσθέσει περισσότερους αισθητήρες |
|
Αποτελεσματικός εφελκυόμενος χώρος |
1000,1200,1400mm (μπορεί να αυξηθεί το ύψος σύμφωνα με την απαίτηση του πελάτη) |
|
Αποτελεσματικό πλάτος δοκιμής |
300 χλστ |
|
Εύρος ταχύτητας δοκιμής |
0.001~500mm/min |
|
Ακρίβεια μέτρησης μετατόπισης |
Ανοχή: ±{{0}},5%/ ανοχή: ±0,2% |
|
ασφάλεια |
Ηλεκτρονική προστασία ορίων |
|
Δοκιμαστική συσκευή κίνησης πλατφόρμας |
Γρήγορο / αργό δύο ταχύτητες για έλεγχο, μπορεί να κάνει τζόκινγκ |
|
Επιστρέφω πίσω |
Χειροκίνητη ή αυτόματη λειτουργία, Μετά τη δοκιμή, το κινούμενο σίδερο επιστρέφει στην αρχική θέση με την υψηλότερη ταχύτητα με χειροκίνητη ή αυτόματη λειτουργία |
|
Προστασία υπερφόρτωσης |
Υπερφόρτωση 10%, αυτόματη προστασία |
|
αναπόσπαστο εξάρτημα |
Ένα σετ εφελκυσμού |
|
Μέγεθος μηχανής |
650×360×2100 mm (μήκος*πλάτος*ύψος) (συμπεριλαμβανομένου του ύψους του τραπεζιού λειτουργίας) |
|
Σύστημα ισχύος |
Panasonic AC Servo Motor + Πρόγραμμα οδήγησης |
|
Παροχή ηλεκτρικού ρεύματος |
220V,50HZ |
|
Εξουσία |
0.4KW (ανάλογα με τη διαφορετική απαίτηση δύναμης, χρησιμοποιώντας διαφορετικό κινητήρα) |
|
Βάρος μηχανής |
(περίπου) 260 κιλά |
3.Τεχνικές Παράμετροι
|
Μοντέλο |
10kN |
20kN |
30kN |
50kN |
100kN |
|
Χωρητικότητα/Δύναμη φορτίου
|
10kn |
20kn |
30kn |
50 χιλ |
100kn |
|
Ακρίβεια φόρτωσης |
Κατηγορία 1 (κατηγορία 0.5 προαιρετική) |
||||
|
Εύρος φόρτωσης |
1% - 100% FS (0.4% - 100% FS προαιρετικό) |
||||
|
Ταχύτητα δοκιμής |
0.001 - 1000 mm/min |
||||
|
Ταξίδι σταυρού |
1000 χλστ |
1000 χλστ |
1000 χλστ |
1000 χλστ |
1000 χλστ |
|
Αποτελεσματικός εφελκυόμενος χώρος |
700 χλστ |
700 χλστ |
700 χλστ |
700 χλστ |
700 χλστ |
|
Αποτελεσματικό πλάτος δοκιμής |
400 χλστ |
400 χλστ |
450 χλστ |
450 χλστ |
500 χλστ |
|
Ανάλυση φόρτωσης |
1/300000 |
||||
|
Εύρος μέτρησης παραμόρφωσης |
1%~100% FS |
||||
|
Ακρίβεια παραμόρφωσης |
Λιγότερο ή ίσο με ±0,5% |
||||
|
Παροχή ηλεκτρικού ρεύματος |
AC 220V±10%, 50Hz (μπορεί να προσαρμοστεί ως αίτημα πελάτη) |
||||
Εκθεσιακό χώρο
Σχετικά με εμάς
BOTO GROUP LTD. είναι επαγγελματίας κατασκευαστής διαφόρων ειδών εξοπλισμού δοκιμών για πάνω από 30 χρόνια, όπως εξοπλισμός περιβαλλοντικών δοκιμών, βιομηχανικοί φούρνοι ζεστού αέρα, θάλαμοι δοκιμής γήρανσης υπεριώδους ακτινοβολίας, βιομηχανικοί φούρνοι muffi, δοκιμαστές συσκευασίας αυτοκόλλητου χαρτιού,
Ελεγκτές πλαστικού καουτσούκ, δοκιμαστές σκληρότητας, μηχανή δοκιμών γενικής χρήσης, μηχανή ελέγχου ζυγίσματος, ανιχνευτές μετάλλων Η υπηρεσία δοκιμών που ενσωματώνει σχεδιασμό, έρευνα και ανάπτυξη, παραγωγή, πωλήσεις, υπηρεσίες και κατασκευή.
