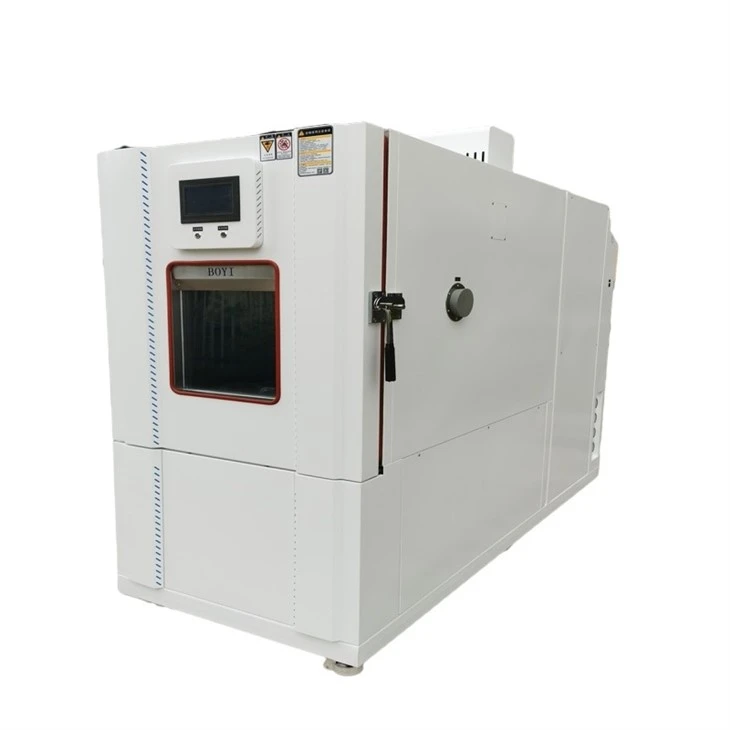

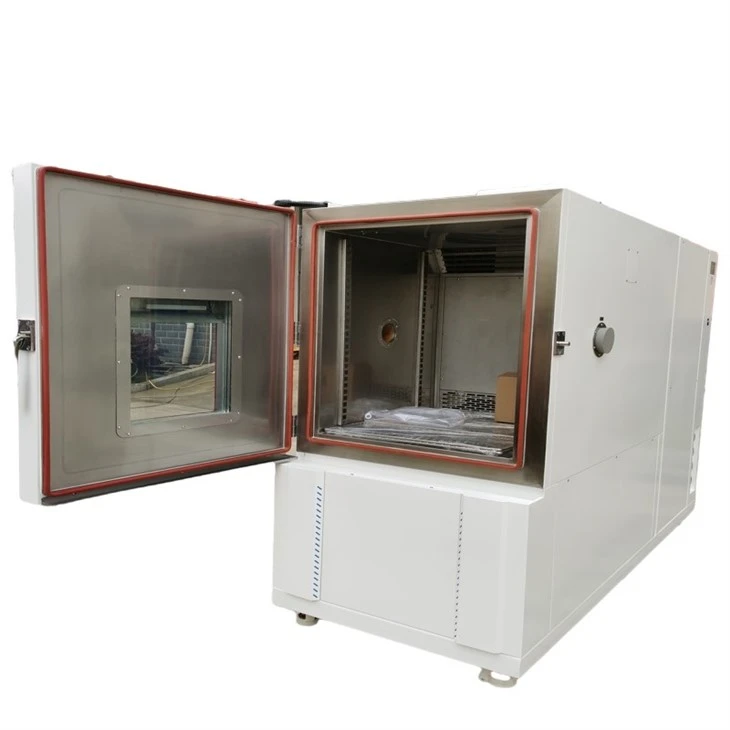

Θάλαμος Κύκλου Θερμοκρασίας

Θάλαμος Κύκλου Θερμείναι μια συσκευή εργαστηριακών δοκιμών που χρησιμοποιείται για την προσομοίωση ακραίων συνθηκών αλλαγής θερμοκρασίας για τη δοκιμή της αξιοπιστίας του προϊόντος. Η συσκευή προσομοιώνει τη χρήση προϊόντων σε διαφορετικά περιβάλλοντα προσομοιώνοντας και ελέγχοντας παραμέτρους όπως η θερμοκρασία, η υγρασία και η ταχύτητα του ανέμου στον θάλαμο, βοηθώντας τα εργοστάσια και τους ερευνητές να κατανοήσουν την απόδοση των προϊόντων σε διαφορετικά περιβάλλοντα θερμοκρασίας, αξιολογώντας έτσι την απόδοση και την αξιοπιστία των προϊόντων σε περιβάλλοντα με γρήγορες αλλαγές θερμοκρασίας.

Α. Υλικό εσωτερικού θαλάμου του θαλάμου θερμοκρασίας κύκλου: πλάκα από ανοξείδωτο χάλυβα (SUS #304)

Β. Υλικό εξωτερικού κιβωτίου: πλάκα από ανοξείδωτο χάλυβα μέσω επεξεργασίας ψεκασμού (SUS #304) ή βαφή ψυχρής πλάκας (προαιρετικό)

Γ. Μονωτικό υλικό: άκαμπτος αφρός πολυουρεθάνης και υαλοβάμβακας

Δ. Σύστημα κυκλοφορίας αέρα:

(1) 1 90Μοτέρ W

(2) Εκτεταμένος άξονας από ανοξείδωτο χάλυβα

(3) Ανεμιστήρας πολλαπλών πτερύγων (SIRCCO FAN)

Ε. Πόρτα κουτιού: μονοκόμματη πόρτα, μονό παράθυρο, αριστερό άνοιγμα, λαβή στη δεξιά πλευρά

(1) Παράθυρο 260*340*40mm 3 στρώσεις στρώματος κενού

(2) Επίπεδη ενσωματωμένη λαβή

(3) Κουμπί Πίσω: SUS #304

Σύστημα κατάψυξης:

Α. Συμπιεστής θαλάμου κύκλου θερμοκρασίας: Πλήρως κλειστός συμπιεστής που εισάγεται από τη Γαλλία

B. Ψυκτικό: φιλικό προς το περιβάλλον ψυκτικό R404A

Γ. Συμπυκνωτής: Μοτέρ με πτερύγια με ψύξη

Δ. Εξατμιστήρας: αυτόματη ρύθμιση χωρητικότητας φορτίου τύπου πτερυγίου πολλαπλών σταδίων

Ε. Άλλα εξαρτήματα: ξηραντικό, παράθυρο ροής ψυκτικού μέσου, βαλβίδα εκτόνωσης

ΣΤ. Σύστημα επέκτασης: σύστημα ψύξης ελέγχου χωρητικότητας

Σύστημα ελέγχου:

Πρωτότυπο που εισήχθη από τη Νότια Κορέα, οθόνη αφής LCD 7-ιντσών Κορεατικής οθόνης 880, δεδομένα εισόδου διαλόγου οθόνης,

Τεχνικό σχήμα θαλάμου κύκλου θερμοκρασίας

Η θερμοκρασία και η υγρασία μπορούν να προγραμματιστούν ταυτόχρονα, εμφάνιση καμπύλης, καθορισμένη τιμή/τιμή ένδειξης καμπύλης. Διάφοροι συναγερμοί μπορούν να εμφανιστούν χωριστά, συμβαίνουν αστοχίες

Όταν το σφάλμα εμφανίζεται στην οθόνη, το σφάλμα μπορεί να εξαλειφθεί και η κακή λειτουργία μπορεί να εξαλειφθεί. Πολλαπλές ομάδες λειτουργιών ελέγχου PID, ακριβείς λειτουργίες παρακολούθησης και εμφανίζονται στην οθόνη με τη μορφή δεδομένων.

1. Προδιαγραφές ελεγκτή:

ένα. Ακρίβεια: θερμοκρασία ±0,1 βαθμός, υγρασία ±1%RH

σι. Ανάλυση: θερμοκρασία ±0.1, υγρασία 1% RH

ντο. Κλίση θερμοκρασίας: 0. Μπορεί να ρυθμιστεί 1~9,9

ρε. Με λειτουργία αναμονής και συναγερμού άνω και κάτω ορίου

μι. Επιλογή σήματος εισόδου θερμοκρασίας και υγρασίας PT 100Ω×2 (ξηρός λαμπτήρας και υγρός λαμπτήρας)

φά. Έξοδος μετατροπής θερμοκρασίας και υγρασίας: 4~20MA

σολ. 6 ομάδες ρυθμίσεων παραμέτρων ελέγχου PID, αυτόματος υπολογισμός PID, αυτόματη διόρθωση ξηρού και υγρού λαμπτήρα.

2. Λειτουργία εμφάνισης οθόνης:

ένα. Αγγίξτε την είσοδο, εμφανίστε τις επιλογές απευθείας στην οθόνη

σι. Απευθείας εμφάνιση της ρύθμισης θερμοκρασίας και υγρασίας (SV) και των πραγματικών (PV) τιμών (στα Αγγλικά)

ντο. Μπορεί να εμφανίσει τον τρέχοντα αριθμό προγράμματος, τον αριθμό τμήματος, τον υπολειπόμενο χρόνο και τους χρόνους κύκλου

ρε. Εκτέλεση αθροιστικής συνάρτησης χρόνου

μι. Η τιμή ρύθμισης του προγράμματος θερμοκρασίας και υγρασίας εμφανίζεται σε μια γραφική καμπύλη, με λειτουργία εκτέλεσης καμπύλης προγράμματος προβολής σε πραγματικό χρόνο

φά. Με ξεχωριστή οθόνη επεξεργασίας προγράμματος, απευθείας εισαγωγή θερμοκρασίας, υγρασίας και χρόνου.

3. Χωρητικότητα προγράμματος και λειτουργία ελέγχου:

ένα. Διαθέσιμες ομάδες προγραμμάτων: έως 100 ομάδες

σι. Χρήσιμη χωρητικότητα μνήμης: 5000 SEGMENTS συνολικά

ντο. Οι εντολές μπορούν να εκτελεστούν επανειλημμένα: κάθε εντολή μπορεί να είναι έως και 9999 φορές

ρε. Η παραγωγή του προγράμματος υιοθετεί στυλ διαλόγου, με επεξεργασία, εκκαθάριση και άλλες λειτουργίες

μι. Ρύθμιση ώρας SEGMENTS 0~530 Hour59 Min

φά. Με τη μνήμη προγράμματος απενεργοποίησης, θα ξεκινήσει αυτόματα και θα συνεχίσει να εκτελεί το πρόγραμμα μετά την επαναφορά του ρεύματος

σολ. Εμφάνιση καμπύλης γραφήματος σε πραγματικό χρόνο κατά την εκτέλεση του προγράμματος

η. Με λειτουργία ρύθμισης ημερομηνίας και ώρας

εγώ. Λειτουργία κλειδώματος κλειδιού και οθόνης (LOCK).

Τυπική διαμόρφωση:

A. Καλώδιο τροφοδοσίας 4.0 mm²*3 πυρήνα

Β. Ένα τερματικό εξαγωγής 232

Γ. Τετράγωνη σχάρα από ανοξείδωτο χάλυβα SUS #304

Δ. 8 πόρπες από ανοξείδωτο χάλυβα ρυθμιζόμενης απόστασης

E. Μία λάμπα παραθύρου εξοικονόμησης ενέργειας 11W

ΣΤ. Μία οπή δοκιμής ψ50mm στην αριστερή πλευρά του σώματος και ένα κάλυμμα οπής από ανοξείδωτο χάλυβα.

Ζ. 1 κομμάτι μη υφασμένου υφάσματος για τυπική δοκιμή

Η. Ένα σετ εγχειριδίου οδηγιών ελεγκτή, ένα σετ εγχειριδίου λειτουργίας

Περίχωρα:

(1). Το επιτρεπόμενο εύρος θερμοκρασίας λειτουργίας είναι 0~35 μοίρες

(2). Εύρος εγγύησης απόδοσης: 5~35 μοίρες

(3). Σχετική υγρασία: όχι περισσότερο από 85%

(4). Ατμοσφαιρική πίεση: 86~106 Kpa

(5). Χωρίς ισχυρούς κραδασμούς τριγύρω

(6). Χωρίς άμεσο ηλιακό φως ή άλλες πηγές θερμότητας

(7). Φυσική αποχέτευση: Ο σωλήνας αποστράγγισης δεν πρέπει να είναι ανυψωμένος στη μέση και το δάπεδο του σπιτιού δεν πρέπει να έχει μεγάλη κλίση.

Το Temp Cycle Chamber έχει πολλές προσαρμογές μοντέλων και υποστήριξης:
